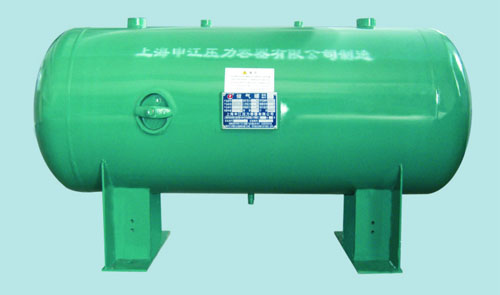

上海申江压力容器有限公司是国家质量技术监督局（原由国家劳动局）核准的D1、D2级（一、二类）压力容器设计、制造单位 是目前国内D1、D2级（一、二类）空分设备（储气罐）最大生产商。能够生产容积0.3m³∼50m³，共100多个规格的 系列化立式储气罐，销售网络普及全国20多个省市的近百家经销商。同时 与全国数十家压缩机厂配套生产 微型空压机用压力容器。除此之外，按用户需求（来图来样）承接其它各种DI．DZ级（一．二类）压力容器的设 计、制造。

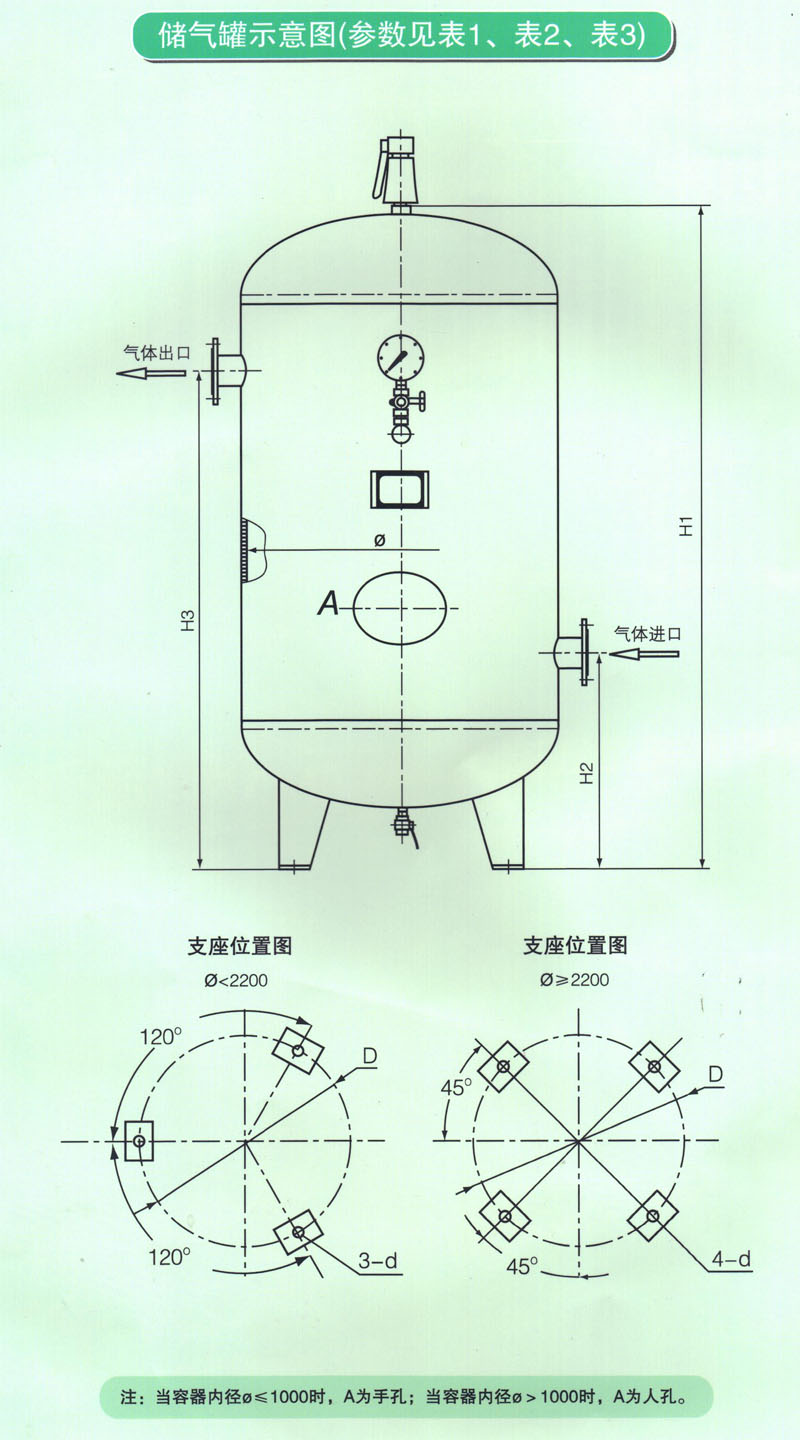

碳素钢和低合金钢储气罐(0.8～1.6MPa) 表1
序	规   格	设计温度℃	容器总高	容器内径￠	进气口			出气口			支座		安全阀接口	排污阀接口
号	容积/工作压力		H1		H2	DN	螺纹式	H3	DN	螺纹式	D	d
1	0.3/0.8	110	1594	550	642	50	RP11/2	1242	50	RP11/2	400	20	RP3/4	R1/2
2	0.3/1.0		1594		642			1242
3	0.3/1.3		1598		644			1244
4	0.3/1.6		1598		644			1244
5	0.6/0.8	110	1905	700	680	65	RP11/2	1550	65	RP11/2	490	24	RP3/4	R1/2
6	0.6/1.0		1907		681			1551
7	0.6/1.3		1909		682			1552
8	0.6/1.6		1907		681			1551
9	1.0/0.8	110	2305	800	690	65	RP11/2	1920	65	RP11/2	560	24	RP1	R1/2
10	1.0/1.0		2307		691			1921
11	1.0/1.3		2305		690			1920
12	1.0/1.6		2307		691			1921
13	1.5/0.8	110	2265	1000	760	65	RP2″	1810	80	RP2″	700	24	RP1	R1/2
14	1.5/1.0		2265		760			1810
15	1.5/1.3		2267		761			1811
16	1.5/1.6	110	2566	900	753	65		2118			630
17	2.0/0.8	110	2780	1000	760	80	RP2″	2320	80	RP2″	700	24	RP11/4	R1/2
18	2.0/1.0		2780		760			2320
19	2.0/1.3		2782		761			2321
20	2.0/1.6		2786		763			2323
21	2.5/0.8	110	3300	1000	760	80		2840	80		700	24	RP11/4	R1/2
22	2.5/1.0		3300		760			2840
23	2.5/1.3		3302		761			2841
24	2.5/1.6		2836	1100	788	80		2348	80		770	24	RP11/4	R1/2
25	3.0/0.8	110	2920	1200	850	100		2410	100		906	24	RP11/2	R3/4
26	3.0/1.0		2922		851			2411
27	3.0/1.3		2926		853			2413
28	3.0/1.6		2926		853			2413
29	4.0/0.8	110	3030	1400	910	100		2470	100		1050	24	RP11/2	R3/4
30	4.0/1.0		3032		911			2471
31	4.0/1.3		3036		913			2473
32	4.0/1.6		3040		915			2475
33	5.0/0.8	110	3700	1400	910	100		2990	100		1050	24	RP2	R3/4
34	5.0/1.0		3702		911			2991
35	5.0/1.3		3726		913			3013
36	5.0/1.6		3730		915			3015

碳素钢和低合金钢储气罐(0.8～1.6MPa)         表2
序	规   格	设计温度℃	容器总高	容器内径￠	进气口		出气口		支座		安全阀接口	排污阀接口
号	容积/工作压力		H1		H2	DN	H3	DN	D	d
37	6.0/0.8	110	4330	1400	910	125	3621	125	1050	24	RP2	R3/4
38	6.0/1.0		4332		911		3621
39	6.0/1.3		4346		913		3633
40	6.0/1.6		4350		915		2335
41	8.0/0.8	110	3154	2000	1082	125	2362	150	1500	32	RP2	R1
42	8.0/1.0		3156		1083		2363
43	8.0/1.3		3190		1100		2380
44	8.0/1.6		3194		1102		2382
45	10.0/0.8	110	3754	2000	1082	150	2962	150	1500	32	RP21/2	R1
46	10.0/1.0		3756		1083		2963
47	10.0/1.3		3790		1100		2980
48	10.0/1.6		3794		1102		2982
49	12.5/0.8	110	4345	2200	1082	150	3562	150	1500	32	RP21/2	R1
50	12.5/1.0		4356		1083		3563
51	12.5/1.3		4390		1100		3580
52	12.5/1.6		4394		1102		3580
53	15.0/0.8	110	4531	2200	1208	150	3618	150	1650	32	RP21/2	R1
54	15.0/1.0		4533		1209		3619
55	15.0/1.3		4569		1227		3637
56	15.0/1.6		4573		1229		3639
57	20.0/0.8	110	5246	2400	1348	200	4168	200	1800	32	RP3	R1
58	20.0/1.0		5250		1350		4170
59	20.0/1.3		5254		1352		4172
60	20.0/1.6		5258		1354		4174
61	25.0/0.8	110	6146	2400	1348	200	5068	200	1800	32	RP3	R1
62	25.0/1.0		6150		1350		5070
63	25.0/1.3		6154		1352		5072
64	25.0/1.6		6158		1354		5074
65	30.0/0.8	110	6706	2500	1373	200	5603	200	1875	36	RP3	R1
66	30.0/1.0		6710		1375		5605
67	30.0/1.3		6718		1379		5609
68	30.0/1.6		6722		1381		5611
69	40.0/0.8	110	8886	2500	1373	200	7413	200	1875	36	RP3	R1
70	40.0/1.0		8890		1375		7415
71	40.0/1.3		8898		1379		7419

不锈钢储气罐(0.8～1.6MPa) 表3
序	规   格	设计温度℃	容器总高	容器内径￠	进气口		出气口		支座		安全阀接口	排污阀接口
号	容积/工作压力		H1		H2	DN	H3	DN	D	d
1	0.3/0.8	110	1308	600	504	RP11/2	954	RP11/2	420	20	RP3/4	R1/2
2	0.3/1.0		1308		504		954
3	0.3/1.3		1310		505		955
4	0.3/1.6		1310		505		955
5	0.6/0.8	110	2058	600	654	RP11/2	1654	RP11/2	420	20	RP3/4	R1/2
6	0.6/1.0		2058		654		1654
7	0.6/1.3		2060		655		1655
8	0.6/1.6		2060		655		1655
9	1.0/0.8	110	2189	850	722	65	1722	65	595	24	RP1	R1/2
10	1.0/1.0		2191		723		1723
11	1.0/1.3		2193		724		1724
12	1.0/1.6		2197		726		1726
13	1.5/0.8	110	2513	900	734	65	2084	65	630	24	RP1	R1/2
14	1.5/1.0		2515		735		2085
15	1.5/1.3		2517		736		2086
16	1.5/1.6		2521		738		2088
17	2.0/0.8	110	2770	1000	760	80	2310	80	700	24	RP11/4	R1/2
18	2.0/1.0		2772		761		2311
19	2.0/1.3		2776		762		2312
20	2.0/1.6		2778		764		2314
21	3.0/0.8	110	2932	1200	861	80	2361	80	906	24	RP11/2	R3/4
22	3.0/1.0		2934		862		2362
23	3.0/1.3		2936		863		2363
24	3.0/1.6		2950		870		2370
25	4.0/0.8	110	3022	1400	911	100	2411	100	1050	24	RP11/2	R3/4
26	4.0/1.0		3024		912		2412
27	4.0/1.3		3060		930		2430
28	4.0/1.6		3064		932		2432
29	5.0/0.8	110	3522	1400	911	100	2911	100	1050	24	RP2	R3/4
30	5.0/1.0		3524		912		2912
31	5.0/1.3		3560		930		2930
32	5.0/1.6		3564		932		2932
33	6.0/0.8	110	4322	1400	911	100	3311	100	1050	24	RP2	R3/4
34	6.0/1.0		4324		912		3312
35	6.0/1.3		4360		930		3330
36	6.0/1.6		4364		932		3332
37	8.0/0.8	110	3696	1800	1083	100	2883	100	1350	30	RP2	R1
38	8.0/1.0		3698		1084		2884
39	8.0/1.3		3734		1102		2902
40	8.0/1.6		3738		1104		2904
41	10.0/0.8	110	4296	1800	1083	150	3483	150	1350	30	RP21/2	R1
42	10.0/1.0		4298		1084		3484
43	10.0/1.3		4334		1102		3502
44	10.0/1.6		4338		1104		3504
